EP. 15 ระบบแบตเตอรี่และการประกอบแบตเตอรี่

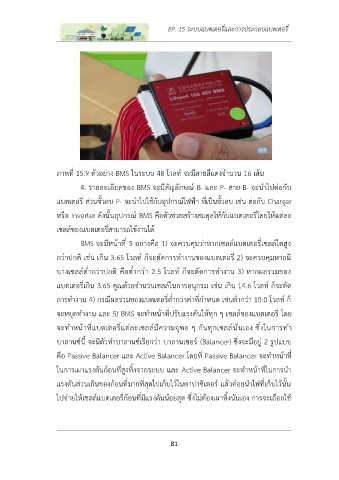

ภาพที่ 15.9 ตัวอย่าง BMS ในระบบ 48 โวลท์ จะมีสายสีแดงจำนวน 16 เส้น
4. รายละเอียดของ BMS จะมีสัญลักษณ์ B- และ P- สาย B- จะนำไปต่อกับ
้
แบตเตอรี่ ส่วนขั้วลบ P- จะนำไปใช้กับอุปกรณ์ไฟฟา ที่เป็นขั้วลบ เช่น ต่อกับ Charger
หรือ Inverter ดังนั้นอุปกรณ์ BMS คือตัวช่วยสร้างสมดุลให้กับแบตเตอรี่โดยให้แต่ละ
เซลล์ของแบตเตอรี่สามารถใช้งานได้
BMS จะมีหน้าที่ 5 อย่างคือ 1) จะควบคุมว่าหากเซลล์แบตเตอรี่เซลล์ใดสูง
กว่าปกติ เช่น เกิน 3.65 โวลท์ ก็จะตัดการทำงานของแบตเตอรี่ 2) จะควบคุมหากมี
บางเซลล์ต่ำกว่าปกติ คือต่ำกว่า 2.5 โวลท์ ก็จะตัดการทำงาน 3) หากผลรวมของ
แบตเตอรี่เกิน 3.65 คูณด้วยจำนวนเซลล์ในการอนุกรม เช่น เกิน 14.6 โวลท์ ก็จะตัด
การทำงาน 4) กรณีผลรวมของแบตเตอรี่ต่ำกว่าค่าที่กำหนด เช่นต่ำกว่า 10.0 โวลท์ ก็
จะหยุดทำงาน และ 5) BMS จะทำหน้าที่ปรับแรงดันให้ทุก ๆ เซลล์ของแบตเตอรี่ โดย
จะทำหน้าที่แบตเตอรี่แต่ละเซลล์มีความจุพอ ๆ กันทุกเซลล์นั่นเอง ซึ่งในการทำ
บาลานซ์นี้ จะมีตัวทำบาลานซ์เรียกว่า บาลานเซอร์ (Balancer) ซึ่งจะมีอยู่ 2 รูปแบบ
คือ Passive Balancer และ Active Balancer โดยที่ Passive Balancer จะทำหน้าที่
ในการเผาแรงดันก้อนที่สูงทิ้งจากระบบ และ Active Balancer จะทำหน้าที่ในการนำ
แรงดันส่วนเกินของก้อนที่มากที่สุดไปเก็บไว้ในคาปาซิเตอร์ แล้วค่อยนำไฟที่เก็บไว้นั้น
ไปจ่ายให้เซลล์แบตเตอรี่ก้อนที่มีแรงดันน้อยสุด ซึ่งไม่ต้องเผาทิ้งนั่นเอง การจะเลือกใช้
