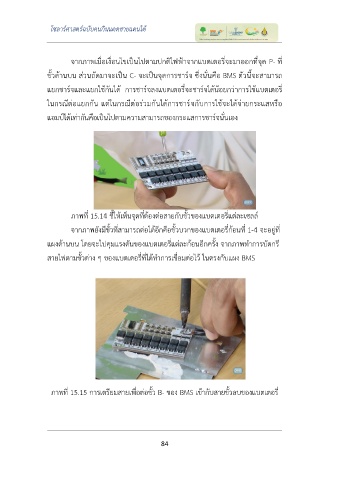

โซลาร์ศาสตร์ฉบับคนกินแดดชายแดนใต้
จากภาพเมื่อเงื่อนไขเป็นไปตามปกติไฟฟ้าจากแบตเตอรี่จะมาออกที่จุด P- ที่
ขั้วด้านบน ส่วนถัดมาจะเป็น C- จะเป็นจุดการชาร์จ ซึ่งนั่นคือ BMS ตัวนี้จะสามารถ
แยกชาร์จและแยกใช้กันได้ การชาร์จลงแบตเตอรี่จะชาร์จได้น้อยกว่าการใช้แบตเตอรี่
ในกรณีต่อแยกกัน แต่ในกรณีต่อร่วมกันได้การชาร์จกับการใช้จะได้จ่ายกระแสหรือ
แอมป์ได้เท่ากันคือเป็นไปตามความสามารถของกระแสการชาร์จนั่นเอง
ภาพที่ 15.14 ชี้ให้เห็นจุดที่ต้องต่อสายกับขั้วของแบตเตอรี่แต่ละเซลล์
จากภาพยังมีขั้วที่สามารถต่อได้อีกคือขั้วบวกของแบตเตอรี่ก้อนที่ 1-4 จะอยู่ที่
ี
แผงด้านบน โดยจะไปคุมแรงดันของแบตเตอรี่แต่ละก้อนอกครั้ง จากภาพทำการบัดกรี
ั้
สายไฟตามขวต่าง ๆ ของแบตเตอรี่ที่ได้ทำการเชื่อมต่อไว้ ในตรงกับแผง BMS
ั
ภาพที่ 15.15 การเตรียมสายเพื่อต่อขั้ว B- ของ BMS เข้ากบสายขั้วลบของแบตเตอรี่
84
