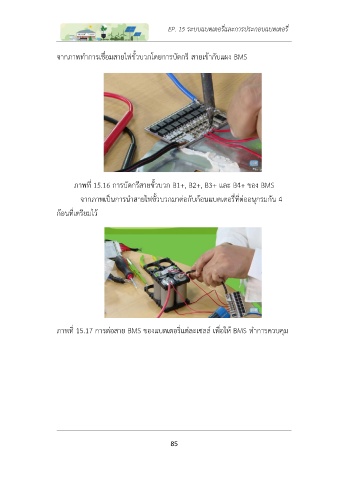

EP. 15 ระบบแบตเตอรี่และการประกอบแบตเตอรี่
จากภาพทำการเชื่อมสายไฟขั้วบวกโดยการบัดกรี สายเข้ากับแผง BMS
ภาพที่ 15.16 การบัดกรีสายขั้วบวก B1+, B2+, B3+ และ B4+ ของ BMS
้
จากภาพเป็นการนำสายไฟขั้วบวกมาต่อกับกอนแบตเตอรี่ที่ต่ออนุกรมกัน 4
ก้อนที่เตรียมไว้
ภาพที่ 15.17 การต่อสาย BMS ของแบตเตอรี่แต่ละเซลล์ เพื่อให้ BMS ทำการควบคุม
