โซลาร์ศาสตร์ฉบับคนกินแดดชายแดนใต้
BMS จึงหลากหลายชนิด หลายแบบ หรือจะสามารถเลือกซื้อ Active Balancer แยก
ออกมาต่างหากก็ได้
5. การเชื่อมต่อก้อนแบตเตอรี่กับซ็อกเก็ตควรวางตำแหน่งของแบตเตอรี่ให้ถูก
คือ ถ้าก้อนแรกใส่ลบอยู่ล่างบวกอยู่บนก้อนต่อไปจะต้องเป็นลบอยู่บนบวกอยู่ล่าง
(สำหรับการต่อแบบ 12 โวลท์ สามารถจะดูคลิปประกอบได้เพื่อให้ง่ายต่อการทำความ
เข้าใจ) เพื่อให้การต่ออนุกรมมีประสิทธิภาพ โดยการเชื่อมฉนวนกันและนำแผ่นทองแดง
มาเชื่อมต่ออีกครั้ง เพื่อให้กระแสไฟไหลเวียนจากแบตเตอรี่ทุกก้อนในแบบอนุกรม ดัง
ภาพ

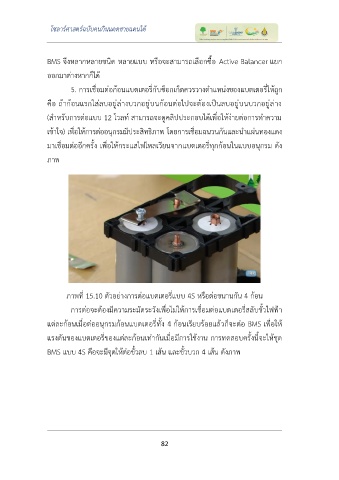

ภาพที่ 15.10 ตัวอย่างการต่อแบตเตอรี่แบบ 4S หรือต่อขนานกัน 4 ก้อน
การต่อจะต้องมีความระมัดระวังเพื่อไม่ให้การเชื่อมต่อแบตเตอรี่สลับขั้วไฟฟา
้
แต่ละก้อนเมื่อต่ออนุกรมก้อนแบตเตอรี่ทั้ง 4 ก้อนเรียบร้อยแล้วก็จะต่อ BMS เพื่อให้
แรงดันของแบตเตอรี่ของแต่ละก้อนเท่ากันเมื่อมีการใช้งาน การทดสอบครั้งนี้จะให้ชุด
BMS แบบ 4S คือจะมีจุดให้ต่อขั้วลบ 1 เส้น และขั้วบวก 4 เส้น ดังภาพ
82
