EP. 15 ระบบแบตเตอรี่และการประกอบแบตเตอรี่

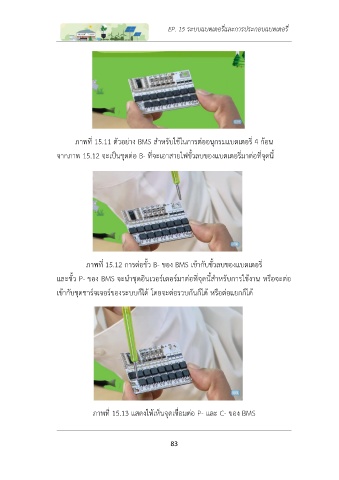

ภาพที่ 15.11 ตัวอย่าง BMS สำหรับใช้ในการต่ออนุกรมแบตเตอรี่ 4 ก้อน
จากภาพ 15.12 จะเป็นชุดต่อ B- ที่จะเอาสายไฟขั้วลบของแบตเตอรี่มาต่อที่จุดนี้
ภาพที่ 15.12 การต่อขั้ว B- ของ BMS เข้ากับขั้วลบของแบตเตอรี่
และขั้ว P- ของ BMS จะนำชุดอินเวอร์เตอร์มาต่อที่จุดนี้สำหรับการใช้งาน หรือจะต่อ
เข้ากับชุดชาร์จเจอร์ของระบบก็ได้ โดยจะต่อรวบกันก็ได้ หรือต่อแยกก็ได้
ภาพที่ 15.13 แสดงให้เห็นจุดเชื่อมต่อ P- และ C- ของ BMS
