โซลาร์ศาสตร์ฉบับคนกินแดดชายแดนใต้

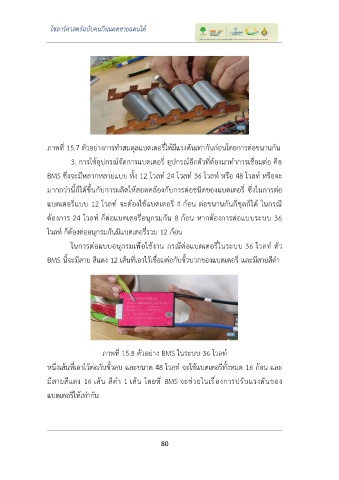

ภาพที่ 15.7 ตัวอย่างการทำสมดุลแบตเตอรี่ให้มีแรงดันเท่ากันกอนโดยการต่อขนานกัน
่
3. การใช้อุปกรณ์จัดการแบตเตอรี่ อุปกรณ์อีกตัวที่ต้องมาทำการเชื่อมต่อ คือ
BMS ซึ่งจะมีหลากหลายแบบ ทั้ง 12 โวลท์ 24 โวลท์ 36 โวลท์ หรือ 48 โวลท์ หรือจะ
มากกว่านี้ก็ได้ขึ้นกับการผลิตให้สอดคล้องกับการต่อชนิดของแบตเตอรี่ ซึ่งในการต่อ
แบตเตอรี่แบบ 12 โวลท์ จะต้องใช้แบตเตอรี่ 4 ก้อน ต่อขนานกันกี่ชุดก็ได้ ในกรณี
ต้องการ 24 โวลท์ ก็ต่อแบตเตอรี่อนุกรมกัน 8 ก้อน หากต้องการต่อแบบระบบ 36
โวลท์ ก็ต้องต่ออนุกรมกันมีแบตเตอรี่รวม 12 ก้อน
ในการต่อแบบอนุกรมเพื่อใช้งาน กรณีต่อแบตเตอรี่ในระบบ 36 โวลท์ ตัว
BMS นี้จะมีสาย สีแดง 12 เส้นที่เอาไว้เชื่อมต่อกับขวบวกของแบตเตอรี่ และมีสายสีดำ
ั้
ภาพที่ 15.8 ตัวอย่าง BMS ในระบบ 36 โวลท์
หนึ่งเส้นที่เอาไว้ต่อกับขั้วลบ และขนาด 48 โวลท์ จะใช้แบตเตอรี่ทั้งหมด 16 ก้อน และ
มีสายสีแดง 16 เส้น สีดำ 1 เส้น โดยที่ BMS จะช่วยในเรื่องการปรับแรงดันของ
แบตเตอรี่ให้เท่ากัน
