(12)

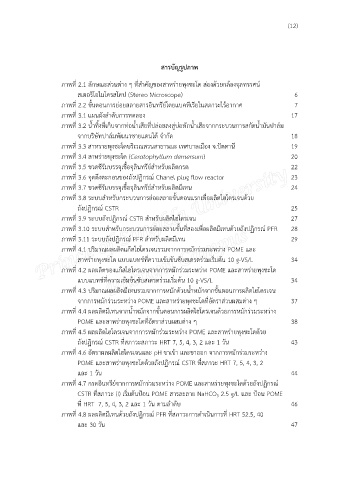

สารบัญรูปภาพ

ภาพที่ 2.1 ลักษณะส่วนต่าง ๆ ที่ส้าคัญของสาหร่ายพุงชะโด ส่องด้วยกล้องจุลทรรศน์

สเตอริโอไมโครสโคป (Stereo Microscope) 6
ภาพที่ 2.2 ขั้นตอนการย่อยสลายสารอินทรีย์โดยแบคทีเรียในสภาวะไร้อากาศ 7
ภาพที่ 3.1 แผนผังล้าดับการทดลอง 17
ภาพที่ 3.2 น้้าทิ้งที่เก็บจากทอน้้าเสียที่ปล่อยลงสู่บ่อพักน้้าเสียจากกระบวนการสกัดน้้ามันปาล์ม
่
จากบริษัทปาล์มพัฒนาชายแดนใต้ จ้ากัด 18
ภาพที่ 3.3 สาหรายพุงชะโดบริเวณสวนสาธารณะ เทศบาลเมือง จ.ปัตตานี 19
ภาพที่ 3.4 สาหร่ายพุงชะโด (Ceratophyllum demersum) 20
ภาพที่ 3.5 ขวดซีรัมบรรจุเชื้อจุลินทรีย์ส้าหรับผลิตกรด 22

ภาพที่ 3.6 จุดดึงตะกอนของถังปฏิกรณ์ Chanel plug flow reactor 23
ภาพที่ 3.7 ขวดซีรัมบรรจุเชื้อจุลินทรีย์ส้าหรับผลิตมีเทน 24
ื่
ภาพที่ 3.8 ระบบส้าหรับกระบวนการย่อยสลายขั้นตอนแรกเพอผลิตไฮโดรเจนด้วย
ถังปฏิกรณ์ CSTR 25

ภาพที่ 3.9 ระบบถังปฏิกรณ์ CSTR ส้าหรับผลิตไฮโดรเจน 27
ภาพที่ 3.10 ระบบส้าหรับกระบวนการย่อยสลายขั้นที่สองเพื่อผลิตมีเทนด้วยถังปฏิกรณ์ PFR 28
ภาพที่ 3.11 ระบบถังปฏิกรณ์ PFR ส้าหรับผลิตมีเทน 29

ภาพที่ 4.1 ปริมาณผลผลิตแกสไฮโดรเจนรวมจากการหมักร่วมระหว่าง POME และ
๊
สาหร่ายพุงชะโด แบบแบทช์ที่ความเข้มข้นซับสเตรตร่วมเริ่มต้น 10 g-VS/L 34
ภาพที่ 4.2 ผลผลิตของแก๊สไฮโดรเจนจากการหมักร่วมระหว่าง POME และสาหร่ายพุงชะโด
แบบแบทช์ที่ความเข้มข้นซับสเตรตร่วมเริ่มต้น 10 g-VS/L 34
ภาพที่ 4.3 ปริมาณผลผลิตมีเทนรวมจากการหมักด้วยน้้าหมักจากขั้นตอนการผลิตไฮโดรเจน

ั
จากการหมักร่วมระหว่าง POME และสาหร่ายพุงชะโดที่อตราส่วนผสมต่าง ๆ 37
ภาพที่ 4.4 ผลผลิตมีเทนจากน้้าหมักจากขั้นตอนการผลิตไฮโดรเจนด้วยการหมักร่วมระหว่าง
POME และสาหร่ายพุงชะโดที่อัตราส่วนผสมต่าง ๆ 38

ภาพที่ 4.5 ผลผลิตไฮโดรเจนจากการหมักร่วมระหว่าง POME และสาหร่ายพุงชะโดด้วย
ถังปฏิกรณ์ CSTR ที่สภาวะสภาวะ HRT 7, 5, 4, 3, 2 และ 1 วัน 43
ภาพที่ 4.6 อัตราผลผลิตไฮโดรเจนและ pH ขาเข้า และขาออก จากการหมักร่วมระหว่าง
POME และสาหร่ายพุงชะโดด้วยถังปฏิกรณ์ CSTR ที่สภาวะ HRT 7, 5, 4, 3, 2

และ 1 วัน 44
ภาพที่ 4.7 กรดอินทรีย์จากการหมักร่วมระหว่าง POME และสาหร่ายพุงชะโดด้วยถังปฏิกรณ์
CSTR ที่สภาวะ (I) เริ่มต้นป้อน POME สารละลาย NaHCO 2.5 g/L และ ป้อน POME
3
ที่ HRT 7, 5, 4, 3, 2 และ 1 วัน ตามล้าดับ 46

ภาพที่ 4.8 ผลผลิตมีเทนด้วยถังปฏิกรณ์ PFR ที่สภาวะการด้าเนินการที่ HRT 52.5, 40
และ 30 วัน 47
