Page 61 - 071

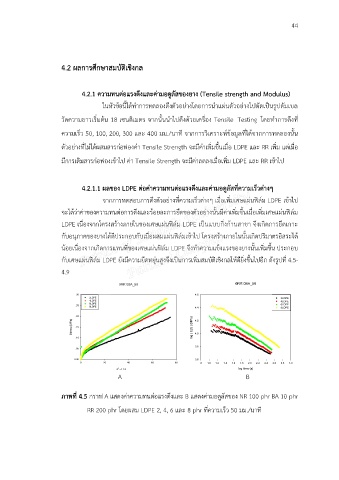

P. 61
44
4.2 ผลการศึกษาสมบัติเชิงกล
4.2.1 ความทนตอแรงดึงและคามอดูลัสของยาง (Tensile strength and Modulus)
ั
ั
ั
ในหัวขอนี้ไดทําการทดลองดึงตวอยางโดยการนาแผนตวอยางไปตดเปนรูปดมเบล
ํ
ั
ึ
ิ
วดความยาวเริ่มตน 18 เซนตเมตร จากนนนาไปดงดวยเครื่อง Tensile Testing โดยทําการดงที่
ั้
ํ
ั
ึ
ั้
ิ
ความเร็ว 50, 100, 200, 300 และ 400 มม./นาที จากการวเคราะหขอมูลที่ไดจากการทดลองนน
ตัวอยางที่ไมไดผสมสารกอฟองคา Tensile Strength จะมีคาเพิ่มขึ้นเมื่อ LDPE และ RR เพิ่ม แตเมื่อ
มีการเติมสารกอฟองเขาไป คา Tensile Strength จะมีคาลดลงเมื่อเพิ่ม LDPE และ RR เขาไป
4.2.1.1 ผลของ LDPE ตอคาความทนตอแรงดึงและคามอดูลัสที่ความเร็วตางๆ
จากการทดสอบการดึงตัวอยางที่ความเร็วตางๆ เมื่อเพิ่มเศษแผนฟลม LDPE เขาไป
จะไดวาคาของความทนตอการดึงและรอยละการยืดของตัวอยางนั้นมีคาเพิ่มขึ้นเมื่อเพิ่มเศษแผนฟลม
ึ
LDPE เนื่องจากโครงสรางภายในของเศษแผนฟลม LDPE เปนแบบกิ่งกานสาขา จึงเกิดการยดเกาะ
ี
กับอนุภาคของยางไดดประกอบกับเมื่อผสมแผนฟลมเขาไป โครงสรางภายในนั้นเกิดปริมาตรอิสระได
นอยเนื่องจากเกิดการแทนที่ของเศษแผนฟลม LDPE จึงทําความแข็งแรงของยางนั้นเพิ่มขึ้น ประกอบ
กับเศษแผนฟลม LDPE ยังมีความยืดหยุนสูงจึงเปนการเพิ่มสมบัติเชิงกลใหดียิ่งขึ้นไปอีก ดังรูปที่ 4.5-
4.9
0RR 0BA_50 0RR 0BA_50
.30 4.6
4LDPE 2LDPE
2LDPE
6LDPE 4LDPE
6LDPE
.25
8LDPE
4.4 8LDPE
.20 4.2
Stress (MPa) .15 log ( E(t) ) (MPa)
.10 4.0
3.8
.05
0.00
0 20 40 60 80 3.6 .8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0
2
1/ log time (s)
A B
ภาพที่ 4.5 กราฟ A แสดงคาความทนตอแรงดึงและ B แสดงคามอดูลัสของ NR 100 phr BA 10 phr
RR 200 phr โดยผสม LDPE 2, 4, 6 และ 8 phr ที่ความเร็ว 50 มม./นาที
