Page 14 - 071

(13)

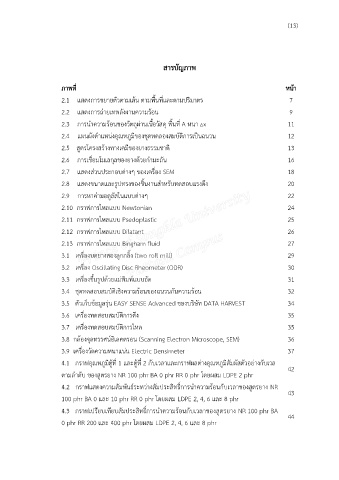

สารบัญภาพ

ภาพที่ หนา

2.1 แสดงการขยายตัวตามเสน ตามพื้นที่และตามปริมาตร 7

2.2 แสดงการถายเทพลังงานความรอน 9
ื้
2.3 การนําความรอนของวัตถุผานเนอวัสดุ พื้นที่ A หนา ∆x 11
2.4 แผนผังตําแหนงอุณหภูมิของชุดทดลองสมบัติการเปนฉนวน 12

2.5 สูตรโครงสรางทางเคมีของยางธรรมชาต 13
ิ
2.6 การเชื่อมโมเลกุลของยางดวยกํามะถัน 16
2.7 แสดงสวนประกอบตางๆ ของเครื่อง SEM 18

2.8 แสดงขนาดและรูปทรงของชิ้นงานสําหรับทดสอบแรงดึง 20

2.9 การหาคามอดูลัสในแบบตางๆ 22
2.10 กราฟการไหลแบบ Newtonian 24

2.11 กราฟการไหลแบบ Psedoplastic 25

2.12 กราฟการไหลแบบ Dilatant 26
2.13 กราฟการไหลแบบ Bingham fluid 27

3.1 เครื่องบดยางสองลูกกลิ้ง (two roll mill) 29
3.2 เครื่อง Oscillating Disc Rheometer (ODR) 30

3.3 เครื่องขึ้นรูปดวยแมพิมพแบบอัด 31

3.4 ชุดทดสอบสมบัตเชิงความรอนของฉนวนกันความรอน 32
ิ
ั
ั
3.5 ตวเก็บขอมูลรุน EASY SENSE Advanced ของบริษท DATA HARVEST 34
3.6 เครื่องทดสอบสมบัติการดึง 35
3.7 เครื่องทดสอบสมบัติการไหล 35

3.8 กลองจุลทรรศนอิเลคตรอน (Scanning Electron Microscope, SEM) 36

3.9 เครื่องวัดความหนาแนน Electric Densimeter 37

4.1 กราฟอุณหภูมิตูที่ 1 และตูที่ 2 กับเวลาและกราฟผลตางอุณหภูมิสัมผัสตัวอยางกับเวล 42
ตามลําดับ ของสูตรยาง NR 100 phr BA 0 phr RR 0 phr โดยผสม LDPE 2 phr

4.2 กราฟแสดงความสัมพันธระหวางสัมประสิทธิ์การนําความรอนกับเวลาของสูตรยาง NR 43
100 phr BA 0 และ 10 phr RR 0 phr โดยผสม LDPE 2, 4, 6 และ 8 phr

4.3 กราฟเปรียบเทียบสัมประสิทธิ์การนําความรอนกับเวลาของสูตรยาง NR 100 phr BA 44

0 phr RR 200 และ 400 phr โดยผสม LDPE 2, 4, 6 และ 8 phr
