3.3 ศกษาการยอยสลายแบบไรอากาศสองขั้นตอนของนาทิ้งจากโรงงานสกัดนามนปาล#มแบบ
้ํ
ป|อนต อเนื่อง
#
3.3.1 เครื่องปฏิกรณแบบป|อนต อเนื่อง
การศกษาประสิทธิภาพการผลิตแกสไฮโดรเจนและมีเทนด วยกระบวนการย อยสลายแบบไร
ึ
A
ิ
ั
อากาศสองขนตอนจากน้ําทิ้งโรงงานสกดน้ํามนปาล'มแบบปNอนต อเนื่อง โดยดําเนนการทดลองใน
ั
ั้
เครื่องปฏิกรณ'ดังน ี้
3.3.1.1 เครื่องปฏิกรณ#ชนิดถังกวนแบบต อเนื่อง
ิ
ิ
เครื่องปฏกรณ'ชนดถงกวนแบบต อเนื่อง (Continuous Stirred Tank Reactor, CSTR)
ั
สําหรับผลิตแกAสไฮโดรเจน (แสดงดังรูปที่ 3.4) ประกอบด วย
'
1) เครื่องปฏิกรณ CSTR ขนาดปริมาตรทั้งหมด 2 L ที่มีปริมาตรการทํางาน 1.35 L
2) เครื่องกวนผสมจํานวน 1 เครื่อง
3) ป~มปNอนสารชนิดรีดท อ (Peristaltic pump) จํานวน 1 เครื่อง
4) มิเตอร'วัดแกAสชนิดแทนที่น้ํา จํานวน 1 เครื่อง
5) ถังบรรจุสารปNอนและของเหลวขาออก (Influent และ effluent) จํานวน 2 ถัง
6) อ างน้ําร อน (Water bath) สําหรับควบคุมอุณหภูมิให คงที่ที่ 55 C
ํ
ิ

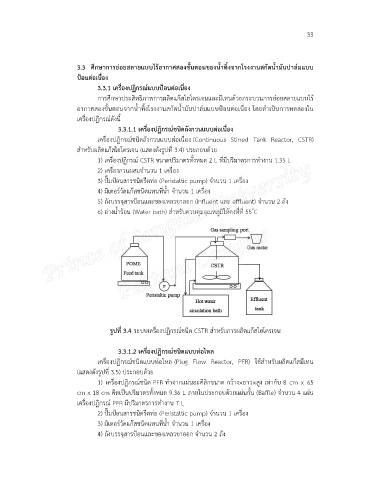

รูปที่ 3.4 ระบบเครื่องปฏกรณ'ชนิด CSTR สําหรับการผลิตแกAสไฮโดรเจน
3.3.1.2 เครื่องปฏิกรณ#ชนิดแบบท อไหล
A
ี
ิ
เครื่องปฏกรณ'ชนดแบบท อไหล (Plug Flow Reactor, PFR) ใช สําหรับผลิตแกสมเทน
ิ
(แสดงดังรูปที่ 3.5) ประกอบด วย
ั
1) เครื่องปฏกรณ'ชนิด PFR ทําจากแผ นอะคลิกขนาด กว าง×ยาว×สูง เทากบ 8 cm x 65
ิ
ิ
ั้
cm x 18 cm คดเป8นปรมาตรทั้งหมด 9.36 L ภายในประกอบดวยแผ นกน (Baffle) จํานวน 4 แผ น
ิ
ิ
ี
เครื่องปฏิกรณ' PFR มปริมาตรการทํางาน 7 L
2) ป~มปNอนสารชนิดรีดท อ (Peristaltic pump) จํานวน 1 เครื่อง
3) มิเตอร'วัดแกAสชนิดแทนที่น้ํา จํานวน 1 เครื่อง
4) ถังบรรจุสารปNอนและของเหลวขาออก จํานวน 2 ถัง
