โซลาร์ศาสตร์ฉบับคนกินแดดชายแดนใต้

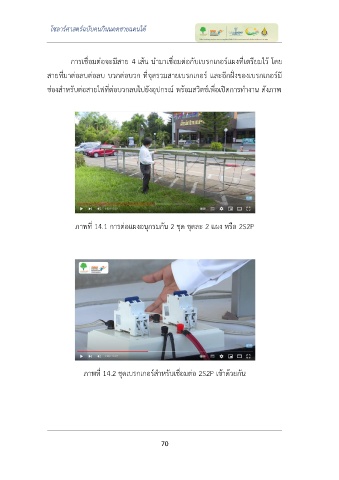

การเชื่อมต่อจะมีสาย 4 เส้น นำมาเชื่อมต่อกับเบรกเกอร์แผงที่เตรียมไว้ โดย
สายที่มาต่อลบต่อลบ บวกต่อบวก ที่จุดรวมสายเบรกเกอร์ และอีกฝั่งของเบรกเกอร์มี
ช่องสำหรับต่อสายไฟที่ต่อบวกลบไปยังอุปกรณ์ พร้อมสวิตช์เพื่อเปิดการทำงาน ดังภาพ
ภาพที่ 14.1 การต่อแผงอนุกรมกัน 2 ชุด ชุดละ 2 แผง หรือ 2S2P
ภาพที่ 14.2 ชุดเบรกเกอร์สำหรับเชื่อมต่อ 2S2P เข้าด้วยกัน
70
