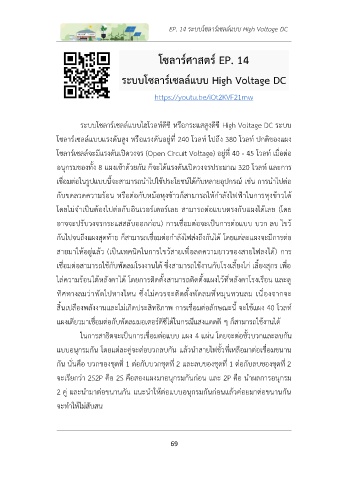

EP. 14 ระบบโซลาร์เซลล์แบบ High Voltage DC
โซลาร์ศาสตร์ EP. 14
ระบบโซลาร์เซลล์แบบ High Voltage DC
https://youtu.be/iOt2KVF21mw
ระบบโซลาร์เซลล์แบบไฮโวลท์ดีซี หรือกระแสสูงดีซี High Voltage DC ระบบ
โซลาร์เซลล์แบบแรงดันสูง หรือแรงดันอยู่ที่ 240 โวลท์ ไปถึง 380 โวลท์ ปกติของแผง
โซลาร์เซลล์จะมีแรงดันเปิดวงจร (Open Circuit Voltage) อยู่ที่ 40 - 45 โวลท์ เมื่อต่อ
อนุกรมของทั้ง 8 แผงเข้าด้วยกัน ก็จะได้แรงดันเปิดวงจรประมาณ 320 โวลท์ และการ
เชื่อมต่อในรูปแบบนี้จะสามารถนำไปใช้ประโยชน์ได้กับหลายอุปกรณ์ เช่น การนำไปต่อ
กับขดลวดความร้อน หรือต่อกับหม้อหุงข้าวก็สามารถให้กำลังไฟฟ้าในการหุงข้าวได้
โดยไม่จำเป็นต้องไปต่อกับอินเวอร์เตอร์เลย สามารถต่อแบบตรงกับแผงได้เลย (โดย
อาจจะปรับวงจรกระแสสลับออกก่อน) การเชื่อมต่อจะเป็นการต่อแบบ บวก ลบ ไขว้
กันไปจนถึงแผงสุดท้าย ก็สามารถเชื่อมต่อกำลังไฟส่งถึงกันได้ โดยแต่ละแผงจะมีการต่อ
สายมาให้อยู่แล้ว (เป็นเทคนิคในการไขว้สายเพื่อลดความยาวของสายไฟลงได้) การ
เชื่อมต่อสามารถใช้กับพัดลมโรงงานได้ ซึ่งสามารถใช้งานกับโรงเลี้ยงไก่ เลี้ยงสุกร เพอ
ื่
ไล่ความร้อนใต้หลังคาได้ โดยการติดตั้งสามารถติดตั้งแผงไว้ที่หลังคาโรงเรือน และดู
ทิศทางลมว่าพัดไปทางไหน ซึ่งไม่ควรจะติดตั้งพัดลมที่หมุนทวนลม เนื่องจากจะ
สิ้นเปลืองพลังงานและไม่เกิดประสิทธิภาพ การเชื่อมต่อลักษณะนี้ จะใช้แผง 40 โวลท์
แผงเดียวมาเชื่อมต่อกับพัดลมมอเตอร์ดีซีได้ในกรณีแสงแดดดี ๆ ก็สามารถใช้งานได้
ในการสาธิตจะเป็นการเชื่อมต่อแบบ แผง 4 แผ่น โดยจะต่อขั้วบวกและลบกัน
แบบอนุกรมกัน โดยแต่ละคู่จะต่อบวกลบกัน แล้วนำสายไฟขั้วที่เหลือมาต่อเชื่อมขนาน
กัน นั่นคือ บวกของชุดที่ 1 ต่อกับบวกชุดที่ 2 และลบของชุดที่ 1 ต่อกับลบของชุดที่ 2
จะเรียกว่า 2S2P คือ 2S คือสองแผงมาอนุกรมกันก่อน และ 2P คือ นำผลการอนุกรม
2 คู่ และนำมาต่อขนานกัน แนะนำให้ต่อแบบอนุกรมกันก่อนแล้วค่อยมาต่อขนานกัน
จะทำให้ไม่สับสน
