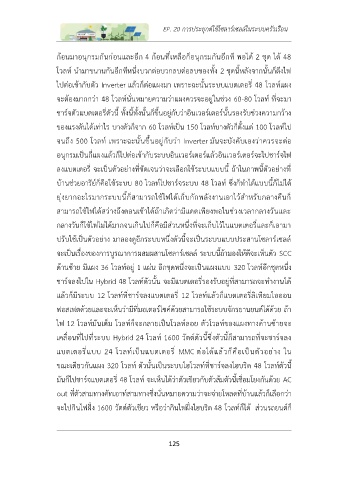

EP. 20 การประยุกต์ใช้โซลาร์เซลล์ในระบบครัวเรือน
ก้อนมาอนุกรมกันก่อนและอีก 4 ก้อนที่เหลือก็อนุกรมกันอีกที พอได้ 2 ชุด ได้ 48
โวลท์ นำมาขนานกันอีกทีหนึ่งบวกต่อบวกลบต่อลบของทั้ง 2 ชุดนี้หลังจากนั้นก็ดึงไฟ
ไปต่อเข้ากับตัว Inverter แล้วก็ต่อแผงมา เพราะฉะนั้นระบบแบตเตอรี่ 48 โวลท์แผง
จะต้องมากกว่า 48 โวลท์นั่นหมายความว่าแผงควรจะอยู่ในช่วง 60-80 โวลท์ ที่จะมา
ชาร์จตัวแบตเตอรี่ตัวนี้ ทั้งนี้ทั้งนั้นก็ขึ้นอยู่กับว่าอินเวอร์เตอร์นั้นรองรับช่วงความกว้าง
ของแรงดันได้เท่าไร บางตัวก็จาก 60 โวลท์เป็น 150 โวลท์บางตัวก็ตั้งแต่ 100 โวลท์ไป
จนถึง 500 โวลท์ เพราะฉะนั้นขึ้นอยู่กับว่า Inverter มันจะบังคับเองว่าควรจะต่อ
อนุกรมเป็นกี่แผงแล้วก็ไปต่อเข้ากับระบบอินเวอร์เตอร์แล้วอินเวอร์เตอร์จะไปชาร์จไฟ
ลงแบตเตอรี่ จะเป็นตัวอย่างที่ชัดเจนว่าจะเลือกใช้ระบบแบบนี้ ถ้าในภาพนี้ตัวอย่างที่
บ้านช่วยอารีย์ก็คือใช้ระบบ 80 โวลท์ไปชาร์จระบบ 48 โวลท์ ซึ่งก็ทำได้แบบนี้ก็ไม่ได้
ยุ่งยากอะไรมากระบบนี้ก็สามารถใช้ไฟได้เก็บกักพลังงานเอาไว้สำหรับกลางคืนก็
สามารถใช้ไฟได้สว่างถึงตอนเช้าได้ถ้าเกิดว่ามีแดดเพียงพอในช่วงเวลากลางวันและ
กลางวันก็ใช้ไฟไม่ได้มากจนเกินไปก็คือมีส่วนหนึ่งที่จะเก็บไว้ในแบตเตอรี่และก็เอามา
ปรับใช้เป็นตัวอย่าง มาลองดูอีกระบบหนึ่งตัวนี้จะเป็นระบบแบบประสานโซลาร์เซลล์
จะเป็นเรื่องของการบูรณาการผสมผสานโซลาร์เซลล์ ระบบนี้ถ้ามองให้ดีจะเห็นตัว SCC
ด้านซ้าย มีแผง 36 โวลท์อยู่ 1 แผ่น อีกชุดหนึ่งจะเป็นแผงแบบ 320 โวลท์อีกชุดหนึ่ง
ชาร์จลงไปใน Hybrid 48 โวลท์ตัวนั้น จะมีแบตเตอรี่รองรับอยู่ที่สามารถจะทำงานได้
แล้วก็มีระบบ 12 โวลท์ที่ชาร์จลงแบตเตอรี่ 12 โวลท์แล้วก็แบตเตอรี่ลิเทียมไอออน
ฟอสเฟตด้วยและจะเห็นว่ามีที่มอเตอร์ไซค์ด้วยสามารถใช้ระบบจักรยานยนต์ได้ด้วย ถ้า
ไฟ 12 โวลท์มันเต็ม โวลท์ก็จะกลายเป็นโวลท์ลอย ตัวโวลท์ของแผงทางด้านซ้ายจะ
เคลื่อนที่ไปที่ระบบ Hybrid 24 โวลท์ 1600 วัตต์ตัวนี้ซึ่งตัวนี้ก็สามารถที่จะชาร์จลง
แบตเตอรี่แบบ 24 โวลท์เป็นแบตเตอรี่ MMC ต่อได้แล้วก็คือเป็นตัวอย่าง ใน
ขณะเดียวกันแผง 320 โวลท์ ตัวนั้นเป็นระบบไฮโวลท์ที่ชาร์จลงไฮบริด 48 โวลท์ตัวนี้
มันก็ไปชาร์จแบตเตอรี่ 48 โวลท์ จะเห็นได้ว่าตัวเขียวกับตัวส้มตัวนี้เชื่อมโยงกันด้วย AC
out ที่ตัวสามทางคัทเอาท์สามทางซึ่งนั่นหมายความว่าจะจ่ายโหลดที่บ้านแล้วก็เลือกว่า
จะไปกินไฟฝั่ง 1600 วัตต์ตัวเขียว หรือว่ากินไฟฝั่งไฮบริด 48 โวลท์ก็ได้ ส่วนรถยนต์ก็
